| 제목 | 답변완료 직렬 병렬 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 김*이 (k***********************e) | 등록일 | 2026-04-19 14:41 |
| 첨부파일 | |||
|

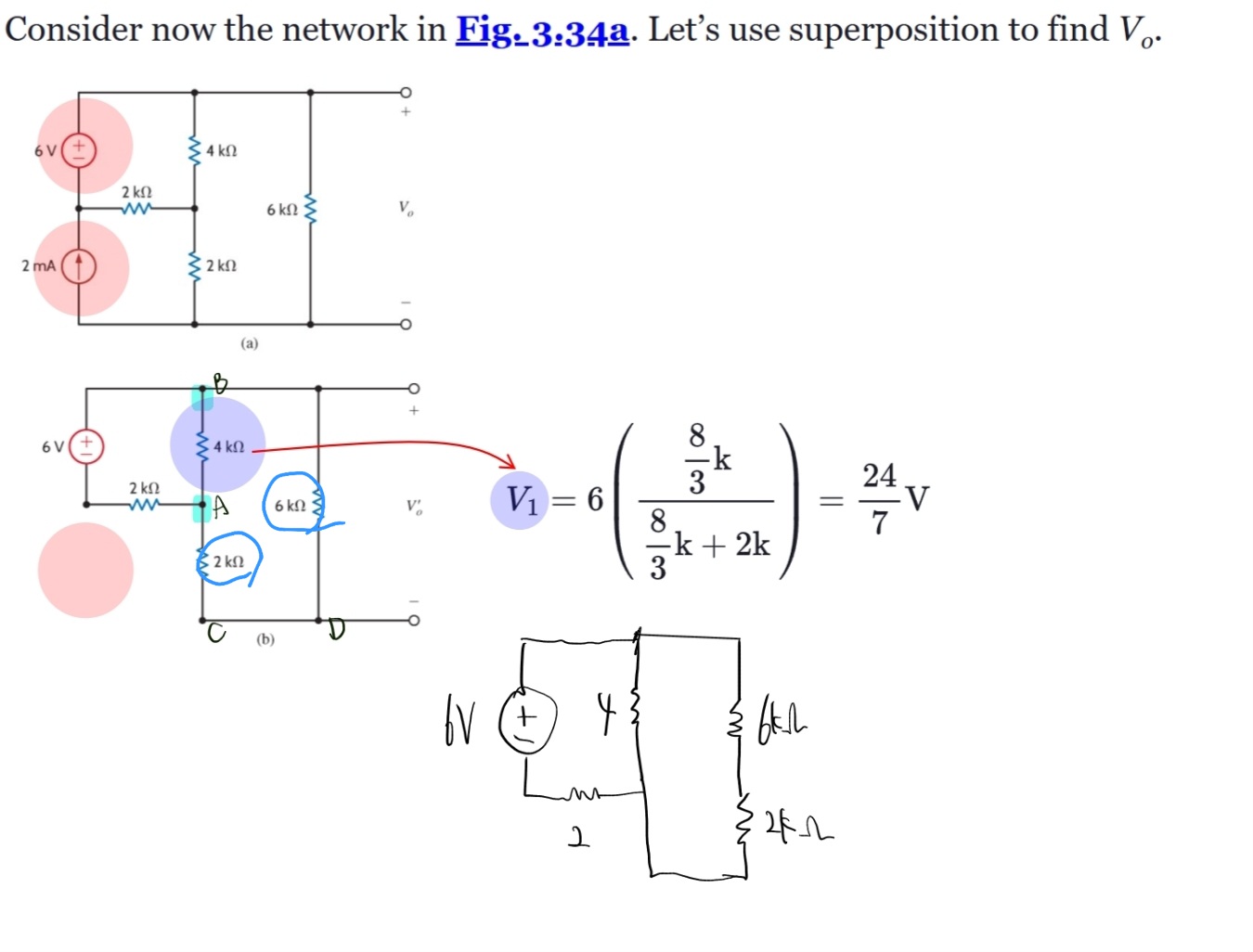

(b)에서 파란색으로 동그라미 친 2킬로옴과 6킬로옴이 같은 전류가 흐르는지 알 수 없기에 서로 직렬이 아닌건가요..? 근데 학교에서 교수님께 질문했을 때 검은색처럼 회로를 바꿔서 생각할 수 있다고 하시면서 2킬로옴이랑 6킬로옴을 더해서 8킬로옴이라고 하셨던 것 같습니다. 전류원을 개방시킨 (b) 회로에서 진짜 2킬로옴이랑 6킬로옴이 직렬이 아닌가요..? (전류원 개방시킨 (b)에서 2킬로옴에서 6킬로옴을 가려면 다른 노드로 갈라지지 않고 6킬로옴으로 가는 길밖에 없는 것 같아서요) 그리고 검은색처럼 2킬로옴을 저렇게 옆 노드로 옮겨서 바꿔도 되는 건가요..?ㅠㅠ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다. 주어진 회로에서 Vo가 걸리는 양단자는 개방상태입니다. 그래서 +,-단자 모두 전류가 흐르지 않습니다. 따라서 전류원이 개방된 상태에서 D마디로 유출입하는 전류는 오직 6kΩ, 2kΩ에 흐르는 전류 밖에 없으므로 이 두 저항은 직렬연결이 맞습니다. 그리고 풀이 속의 8/3kΩ 저항이 나온 것도 이 두 저항의 합성저항(8kΩ)이 4kΩ 저항과 병렬연결된 것으로 보고 구한 것입니다. 답변이 되었는지 모르겠습니다. 그럼 안녕히계세요.
- 2026-04-20
