| 제목 | 답변완료 처짐(6) | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 공혜은 |
| 과목 | 구조역학 | 강좌명 | |
| 작성자 | 박*현 (k***********************1) | 등록일 | 2026-04-09 22:27 |
| 첨부파일 | |||
|

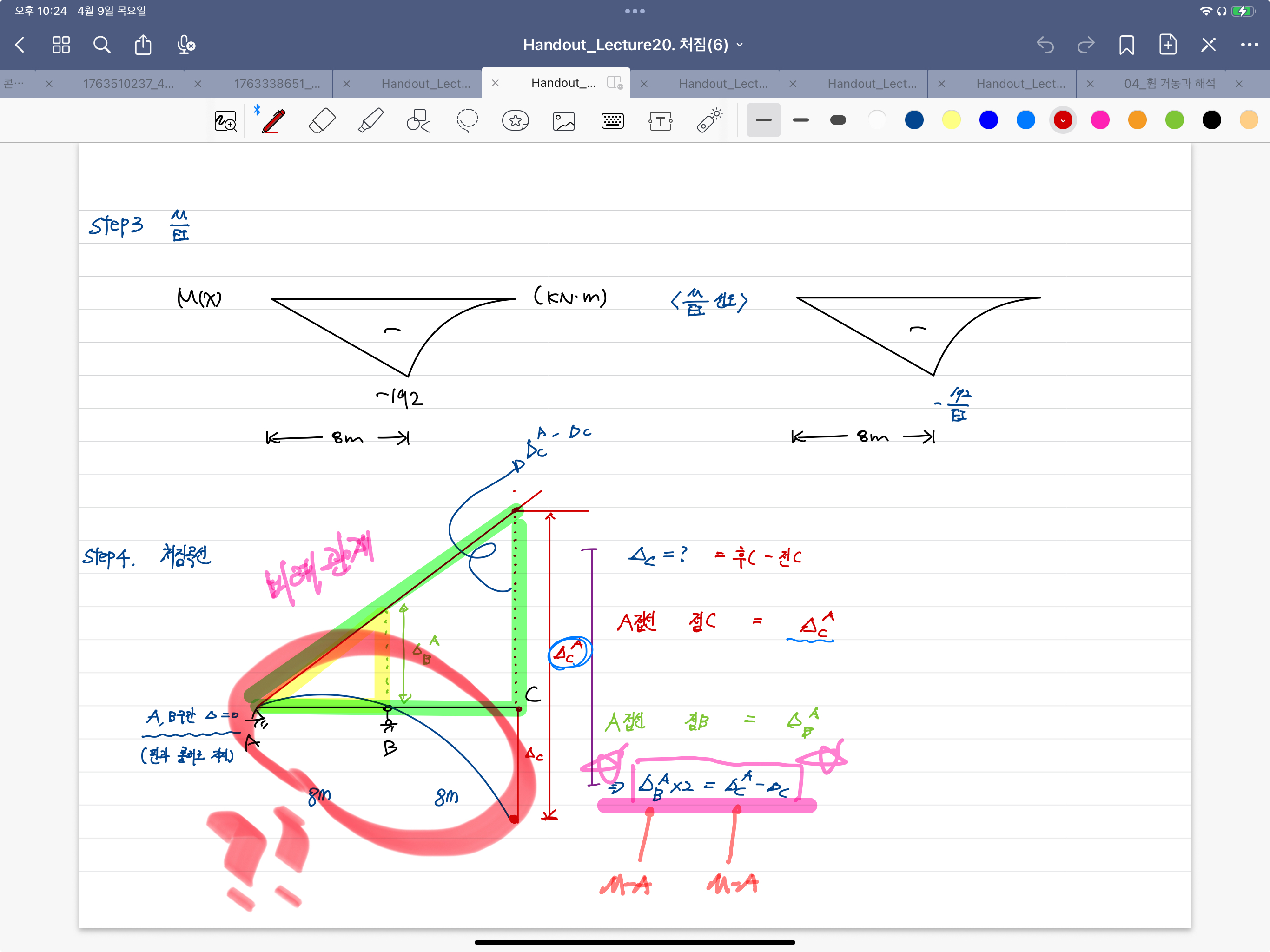

왜 a,b 구간의 처짐 곡선이 위로 볼록인가요 ? 핀과 롤러로 지지되어 있으면 처짐이 0이라 아래로 볼록하게 나타나지 않나요 ?
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
공*은
교수님
안녕하세요
핀과 롤러로 지지된 단순보에 아래방향으로 하중이 작용할 경우, 보 전체에 (+) 모멘트가 작용하여 아래로 오목한 형태의 처짐형상을 나타냅니다.
그러나 주어진 보와 같이 BC구간 내민보가 존재하고, BC구간에 아래방향으로 하중이 작용할 경우에는 경우가 다릅니다.
보 전체에 모멘트가 (-) 이고, 곡률이 (-)이므로 볼록한 처짐형상을 나타냅니다.
감사합니다.
