| 제목 | 답변완료 안녕하세요 문제풀이 관련 질문입니다. | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 김*준 (n***********************f) | 등록일 | 2025-10-17 21:41 |
| 첨부파일 | |||
|

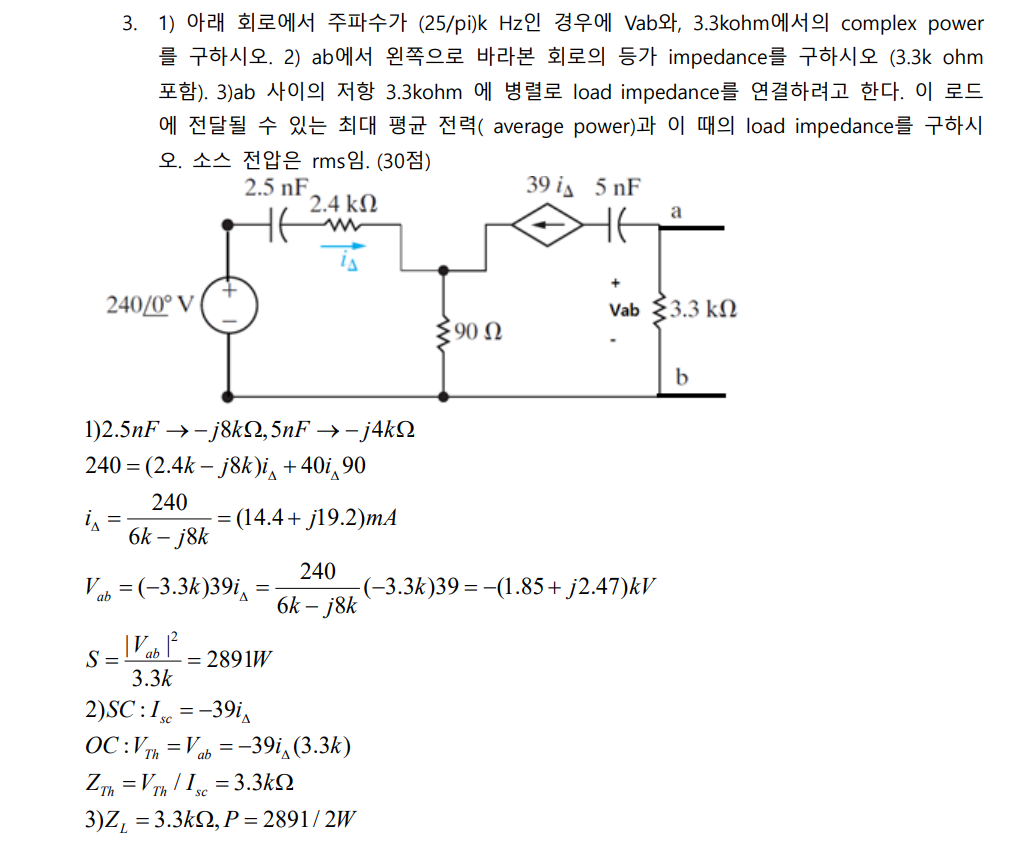

안녕하세요. 회로 문제들을 풀던 도중 궁금증이 생겨서 QnA남깁니다. 위 사진속 문제의 2), 3) 번을 풀때 테브넌 등가회로를 이용하는건가요? 만약 그렇다면 교수님께서 알려주신 test전원법으로 풀고 싶은데 test전원을 3.3k옴과 병렬 연결하면 되는건지 궁금합니다. 어떤식으로 테브넌회로를 만들고 문제를 풀어야하는지 이해가 안돼서 질문드립니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
답변이 늦어져서 대단히 죄송합니다.
질문에서 말씀하신 바와 같이 질문하신 회로는 'test전원을 3.3k옴과 병렬 연결하면' 됩니다.
그런데 가운데 망로에 종속전류원 39iΔ가 있으므로 가운데 망로에서는 KVL방정식을 굳이 세우지 않아도 됩니다.
이 경우 주어진 회로(페이저회로)의 변수는 VT, IT, IΔ 3개이므로 IT를 상수취급하면 미지수는 VT, IΔ 두개로 볼 수 있습니다.
따라서 첨부사진 같이 방정식을 세울 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-10-20
